鍍高爾凡是一種合金材料，也被稱為鋅鋁合金。鍍高爾凡覆塑雙隔板雷諾護墊就是采用覆塑的鋅鋁合金鋼絲編織而成，該結(jié)構(gòu)呈扁平狀，長寬遠大于其厚度，處于更穩(wěn)固的考慮，整個結(jié)構(gòu)除了蓋板外，底板、側(cè)板、端板和隔板均有一整張網(wǎng)片折疊形成，并非是單純的雙片隔板構(gòu)成。雷諾護墊是為護坡設(shè)計的一款柔性網(wǎng)狀結(jié)構(gòu)，經(jīng)常用于河道岸坡治理、邊坡防治、生態(tài)治理等工程，防治效果非常理想。

這是一種采用了兩種防護手段的材料制作形成的護坡結(jié)構(gòu)，先用鍍高爾凡工藝在低碳鋼絲表面加一層防腐保護，再用涂塑工藝加入一層有機涂層防腐保護。除了防腐要求外，在制作雷諾護墊時，還采用了雙隔板折疊工藝，使制作更簡單流暢，結(jié)構(gòu)也更加牢固。對于鋼絲的要求還有鋼絲直徑，這個是可以選擇的，選擇范圍通常為2.0mm-3.4mm，直徑越粗，結(jié)構(gòu)就更加牢固，當然價格也會更高。除此之外的規(guī)格型號要求還有鋼絲抗拉強度、鋼絲編織前延伸率、鍍層鋅鋁含量、鍍層附著力、翻邊強度、網(wǎng)面抗拉力、網(wǎng)孔孔徑等等。具體規(guī)格如下：

1.鋼絲直徑及允許偏差

編織覆塑雙隔板雷諾護墊的鋼絲直徑可選范圍為2.0mm-3.4mm，覆塑后可達到3.0mm-4.4mm，編織前允許偏差為0.05mm-0.07mm，編織后允許偏差為0.15mm-0.2mm。

2.鋼絲鍍層鋅鋁含量

鍍高爾凡鋼絲的上鋅量2.0mm為215g/㎡，2.2mm為230g/㎡，2.5mm為240g/㎡等，隨著鋼絲直徑的加粗，其上鋅量也隨之加大。鋁含量沒有固定數(shù)值，而是一個比例，常見的為5%和10%兩種。

3.鋼絲編織前抗拉強度和延伸率

制作雷諾護墊的鋼絲均要求其抗拉強度為350N-550N/mm2，延伸率則要求不低于12%。

4.鍍層的附著力

在本身直徑2倍的鋅棒上纏繞6圈后，鋼絲表面應(yīng)不開裂、不脫落。

5.翻邊強度

雙隔板雷諾護墊的網(wǎng)片端頭是整個結(jié)構(gòu)的薄弱環(huán)節(jié)，應(yīng)采用專業(yè)機械翻邊2.5圈以上，不得采用手工翻邊。通常情況下，2.0mm鋼絲制作的雷諾護墊的翻邊強度應(yīng)不小于25KN/M。鋼絲直徑越粗，其翻邊強度就越高。

6.網(wǎng)面抗拉力

網(wǎng)面的抗拉力是一米寬為單位的，隨著鋼絲和網(wǎng)孔的變化，其網(wǎng)面抗拉力也是不一樣的。鋼絲直徑越粗、網(wǎng)孔越小會導(dǎo)致其抗拉力變大，隨之，變小。通常情況下，2.0mm鋼絲制作的雷諾護墊的網(wǎng)面拉伸強度不小于21KN/M。

7.網(wǎng)孔孔徑及允許偏差

高鍍高爾凡覆塑雙隔板雷諾護墊的網(wǎng)孔可以選擇60mm×80mm、80mm×100mm、100mm×120mm等幾種網(wǎng)孔，允許偏差隨著標準的要求不同會有所不同。

8.尺寸規(guī)格

雷諾護墊的寬和高度通常圖紙中會給出，至于長度有時圖紙給出，有時會根據(jù)現(xiàn)場靈活選擇，廠家可以根據(jù)要求進行定制加工。比較常見的鍍高爾凡覆塑雙隔板雷諾護墊尺寸有6m×2m×0.3（0.23）m。

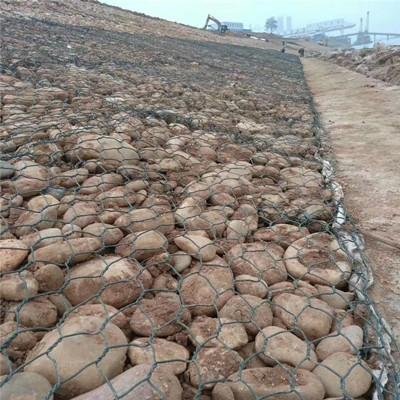

作為雷諾護墊的一種，鍍高爾凡覆塑雙隔板雷諾護墊的防腐性更好，經(jīng)常使用在環(huán)境質(zhì)量更差的河道、溝道等環(huán)境中，可作為岸坡治理、河道護底等結(jié)構(gòu)使用。
